Voorbereiden:

Download Raspberry Pi Imager https://www.raspberrypi.org/software/
Opstarten van de Raspberry Pi Imager
Kies OS en kies bij 'Other' de 'Raspberry Pi OS Lite (64-bit)' (A port of Debian with no desktop environment)

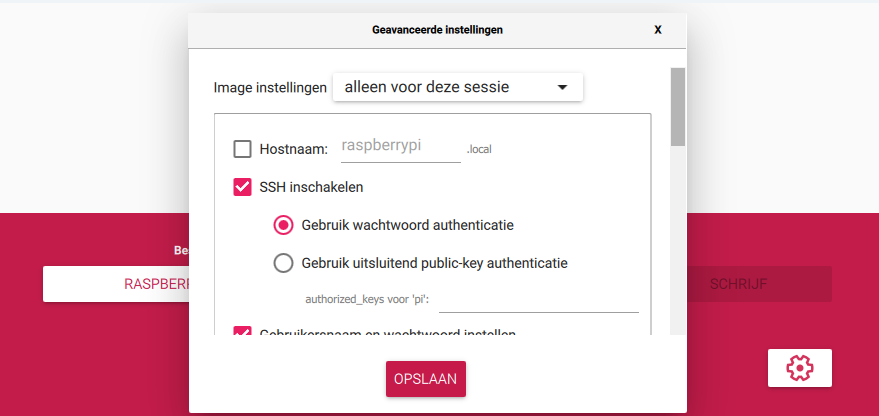

Bij instellingen SSH aanzetten en gebruikersnaam+wachtwoord ingeven
Kies je USB-schijf en Schrijf
Wacht totdat het klaar is en verwijder de USB-schijf

Opstarten

opstarten RPi met USB-schijf erin
inloggen putty
Updaten van de Pi OS en wijzig wachtwoorden

sudo apt update -y && sudo apt upgrade -y
sudo reboot now
sudo rpi-update
sudo reboot now
sudo passwd root

sudo raspi-config
TimeZone instellen - Europe --> Amsterdam
Interface Options --> I2C enable
( tbv oled display. Zie laatste paragraaf: oled-display onderaan deze site)

Docker

Installeer Docker

sudo curl -fsSL https://get.docker.com | sh

Update Docker

sudo apt update -y && sudo apt upgrade -y
sudo reboot now

Container: Portainer

Beheren van Containers in Docker
vi /home/pi/docker-compose.yml

volumes:
  portainer_data:

services:
  portainer:
    container_name: myPortainer
    image: portainer/portainer-ce:linux-arm
    restart: always
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock
      - portainer_data:/data
    ports:
      # Frontend port
      - 9000:9000
    environment:
      - TZ=Europe/Amsterdam

locatie van het volume portainer_data staat lokaal op /var/lib/docker/volumes/portainer_data/
Start/Update Portainer

sudo docker compose pull portainer
sudo docker compose up portainer -d
sudo docker image prune

Container: Domoticz

Maak een map aan voor opslag van de domoticz data buiten de container

sudo mkdir /var/mydata
sudo mkdir /var/mydata/domoticz
sudo mkdir /var/mydata/domoticz/userdata

vi /home/pi/docker-compose.yml


  domoticz:
    container_name: myDomoticz
    image: domoticz/domoticz:latest
    restart: always
    volumes:
      - /var/mydata/domoticz/userdata:/opt/domoticz/userdata
    ports:
      # Frontend port
      - 8080:8080
      - 8443:443
    environment:
      - TZ=Europe/Amsterdam
      - EXTRA_CMD_ARG= -sslcert /opt/domoticz/userdata/cert.pem -sslkey /opt/domoticz/userdata/privkey.pem
    devices:
      # Make sure this matched your adapter location
      - /dev/serial/by-id/usb-FTDI_FT232R_USB_UART_AB6UJXV6-if00-port0:/dev/ttyUSB0
      - /dev/serial/by-id/usb-RFXCOM_RFXtrx433_A1YI1Z0Q-if00-port0:/dev/ttyUSB1

mount de verschillende usb-apparaten door gebruik te maken van /dev/serial/by-id
hieronder een voorbeeld van een RFXCOM-via-usb en een P1-slimmeter-via-usb-kabel

ls -l /dev/serial/by-id/

Start/Update Domoticz

sudo docker compose pull domoticz
sudo docker compose up domoticz -d
sudo docker image prune

Container: Node-RED

Maak een map aan voor opslag van de flows en nodes buiten de container

sudo mkdir /var/mydata/nodered
sudo mkdir /var/mydata/nodered/data
sudo chown 1000 /var/mydata/nodered/data

vi /home/pi/docker-compose.yml


  nodered:
    container_name: myNodered
    image: nodered/node-red:latest
    restart: always
    security_opt:
      - seccomp:unconfined
    volumes:
      - /var/mydata/nodered/data:/data
    ports:
      # Frontend port
      - 1880:1880
    environment:
      - TZ=Europe/Amsterdam

Start/Update Node-RED

sudo docker compose pull nodered
sudo docker compose up nodered -d
sudo docker image prune

Container: Mosquitto (MQTT)

Maak een map aan voor opslag van de config, data en log buiten de container

sudo mkdir /var/mydata/mosquitto
sudo mkdir /var/mydata/mosquitto/config
sudo mkdir /var/mydata/mosquitto/data
sudo mkdir /var/mydata/mosquitto/log

Installeer de container Mosquitto


  mosquitto:
    container_name: myMosquitto
    image: eclipse-mosquitto:latest
    restart: always
    volumes:
      - /var/mydata/mosquitto/config/mosquitto.conf:/mosquitto/config/mosquitto.conf
      - /var/mydata/mosquitto/data:/mosquitto/data
      - /var/mydata/mosquitto/log:/mosquitto/log
    ports:
      # Frontend port
      - 1883:1883
      - 9001:9001
    environment:
      - TZ=Europe/Amsterdam

Eerste keer de default mosquitto.conf aanmaken buiten de container

sudo vi /var/mydata/mosquitto/config/mosquitto.conf

listener 1883
allow_anonymous true

Start/Update Mosquitto

sudo docker compose pull mosquitto
sudo docker compose up mosquitto -d
sudo docker image prune

Container: Unifi Ubiquiti Controller

Maak een map aan voor opslag van de unifi data buiten de container

sudo mkdir /var/mydata
sudo mkdir /var/mydata/unifi
sudo mkdir /var/mydata/unifi/data
sudo mkdir /var/mydata/unifi/log

Stop tijdelijk de Domoticz Container (Netwerkpoorten 8080 en 8443 zijn al ingebruik door Domoticz)

sudo docker compose stop domoticz

Installer Unifi Controller


  unifi:
    container_name: myUnifi
    image: jacobalberty/unifi:latest
    restart: always
    volumes:
      - /etc/localtime:/etc/localtime:ro
      - /var/mydata/unifi:/unifi
    ports:
      # Frontend port
      - 7080:7080
      - 7443:7443
      - 10001:10001/udp
      - 3478:3478/udp
    environment:
      - TZ=Europe/Amsterdam

Start Unifi Controller

sudo docker compose pull unifi
sudo docker compose up unifi -d
sudo docker image prune

Login op de Unifi Controller, configureer en check of het e.e.a. werkt.
Pas nu de /var/mydata/unifi/data/system.properties bestand aan om de netwerkpoorten te wijzigen

sudo docker compose stop unifi

sudo vi /var/mydata/unifi/data/system.properties
  unifi.http.port=7080
  unifi.https.port=7443

sudo docker compose start unifi

Start Domoticz Container weer nu de Unifi poorten zijn aangepast

sudo docker compose start Domoticz

notitie: nieuwe Unifi AP's toevoegen als volgt:

ssh ubnt@ipadresaccesspoint
(password ubnt)
mca-cli
set-inform http://ipadresraspberrypi:7080/inform

Start/Update Unifi

sudo docker compose pull unifi
sudo docker compose up unifi -d
sudo docker image prune

Container: Zigbee2MQTT

Maak een map aan voor opslag van de data buiten de container

sudo mkdir /var/mydata/zigbee2mqtt/
sudo mkdir /var/mydata/zigbee2mqtt/data/

Installeer de container Zigbee2MQTT


  zigbee2mqtt:
    container_name: myZigbee2mqtt
    image: koenkk/zigbee2mqtt:latest
    restart: always
    volumes:
      - /var/mydata/zigbee2mqtt/data:/app/data
      - /run/udev:/run/udev:ro
    ports:
      # Frontend port
      - 9080:9080
    environment:
      - TZ=Europe/Amsterdam
    devices:
      - /dev/serial/by-id/usb-Silicon_Labs_Sonoff_Zigbee_3.0_USB_Dongle_Plus_0001-if00-port0:/dev/ttyACM0

Start/Update zigbee2mqtt

sudo docker compose pull zigbee2mqtt
sudo docker compose up zigbee2mqtt -d
sudo docker image prune

Aanpassen van de configuration.yaml

sudo docker compose stop zigbee2mqtt

sudo vi /var/mydata/zigbee2mqtt/data/configuration.yaml

mqtt:
  base_topic: zigbee2mqtt
  server: mqtt://ip-adres-van-mqtt-server

frontend:
  port: 9080

Een nieuwe sleutel genereren bij eerste keer starten. (NOTE: na deze actie alles opnieuw koppelen)

network_key: GENERATE

Start/Update zigbee2mqtt

sudo docker compose pull zigbee2mqtt
sudo docker compose up zigbee2mqtt -d
sudo docker image prune

Container: Grafana

Maak een volume aan voor opslag van de Grafana data buiten de container

sudo mkdir /var/mydata/grafana

Installeer Grafana


  grafana:
    container_name: myGrafana
    image: grafana/grafana:latest
    user: "0"
    restart: always
    volumes:
      - /var/mydata/grafana:/var/lib/grafana
    ports:
      # Frontend port
      - 3000:3000
    environment:
      - TZ=Europe/Amsterdam

Start/Update Grafana

sudo docker compose pull grafana
sudo docker compose up grafana -d
sudo docker image prune

Container: php:7.2-apache

Maak een map aan voor opslag van de webserver data buiten de container

sudo mkdir /var/mydata/www

Installer php:7.2-apache


  apache:
    container_name: myWebserver
    image: php:7.2-apache
    restart: always
    volumes:
      - /var/mydata/www:/var/www/html
      - /etc/localtime:/etc/localtime:ro
    ports:
      # Frontend port
      - 80:80
    environment:
      - TZ=Europe/Amsterdam

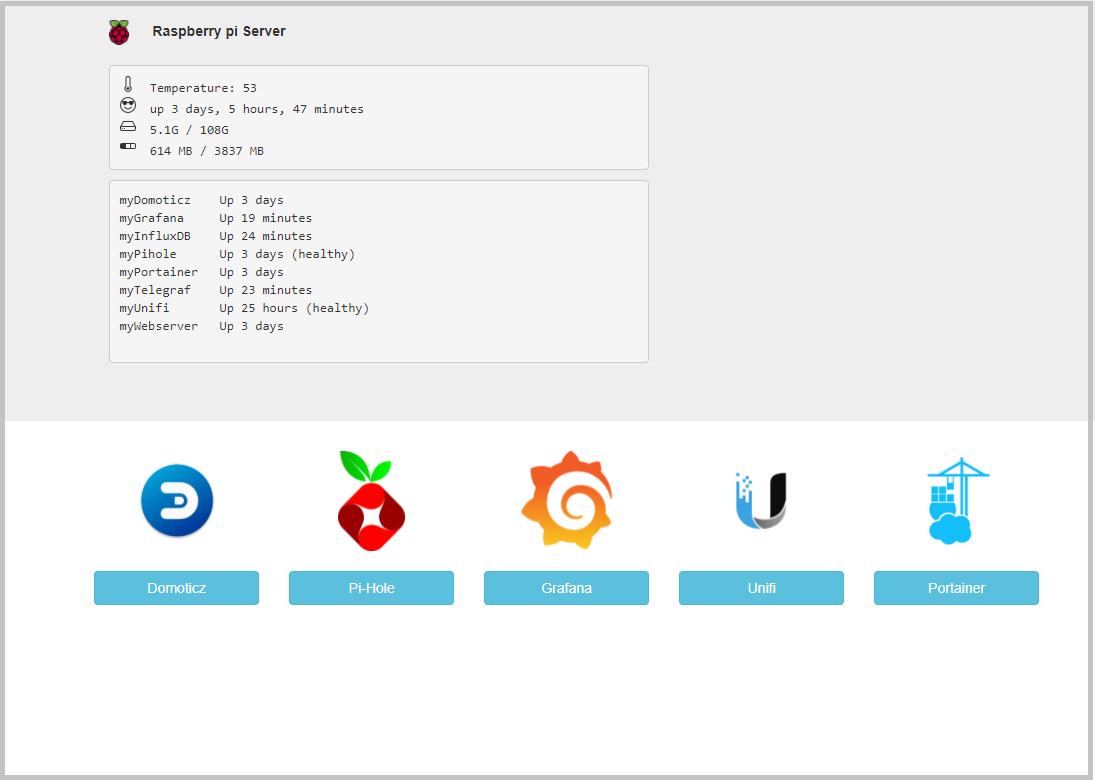

Maak bijvoorbeeld een eigen pagina zodat bovenstaande containers snel te vinden zijn.
Start/Update php:7.2-apache

sudo docker compose pull apache
sudo docker compose up apache -d
sudo docker image prune

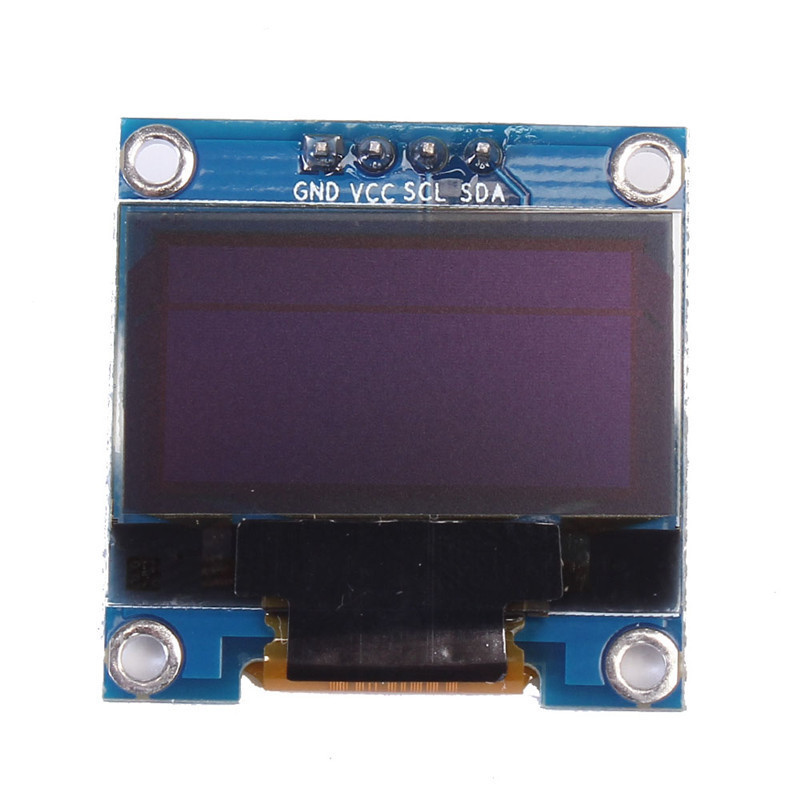

Oled display

Het tonen van wat statistieken op het OLED scherm.
Zet de I2C interface aan.

sudo raspi-config
Kies interfaces, Enable I2C
sudo reboot now

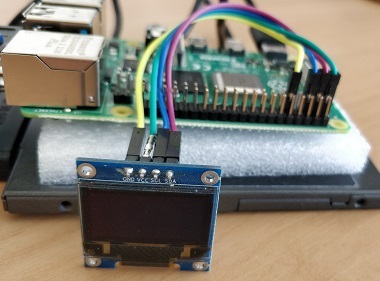

Sluit aan op pin 1 (3v3), pin 3 (SDA), pin 5 (SCL) en pin 9 (Ground)

Installeer de juiste software

sudo apt-get install git build-essential python3-dev python3-pip python-smbus libopenjp2-7-dev libtiff5 -y
sudo pip3 install pillow

Check of het OLED scherm gevonden is

sudo i2cdetect -y 1


     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- 3c -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

Adafruit bibliotheek gebruiken

sudo pip3 install Adafruit_BBIO
git clone https://github.com/adafruit/Adafruit_Python_SSD1306.git
cd Adafruit_Python_SSD1306/
sudo python3 setup.py install

Test het OLED scherm

cd examples
python3 stats.py

Aanpassen lettertype in stats.py voorbeeld. Download ( PixelOperator.ttf )

# Load default font.
# font = ImageFont.load_default()

# Alternatively load a TTF font.  Make sure the .ttf font file is in the same directory as the python script!
# Some other nice fonts to try: http://www.dafont.com/bitmap.php
font = ImageFont.truetype('PixelOperator.ttf', 16)
